在選購電纜時，有一個重要的參數需要考慮，即美國線規(AWG，American wire gauge)，例如12 AWG、18 AWG、24 AWG等。那么，什么是AWG?為什么AWG是選購電纜的重要參數?本文將一一給出答案。

AWG的定義

AWG是一種區分導線直徑的標準，又被稱為Brown Sharpe線規。這種標準化線規系統于1857年起在美國開始使用，現在已經被大多數國家采用。AWG的線號(即AWG前面的數值，如24AWG、26AWG等)表示導線形成最后直徑前所要經過的孔的數量，數值越大，導線經過的孔就越多，導線的直徑也就越小。一般單線導體是根據直徑來決定線號的，而絞線是根據截面積來決定線號，橫截面積越大，線纜能夠傳輸?shù)碾娏髟酱?、傳輸距離越遠。AWG的拇指規則是：線號每增加6，線纜直徑就翻一番;線號每增加3，截面積就翻一番。

注意：在光通信行業中，AWG也是陣列波導光柵(AWG，Arrayed Waveguide Grating)的簡稱，應根據實際情況區分二者。

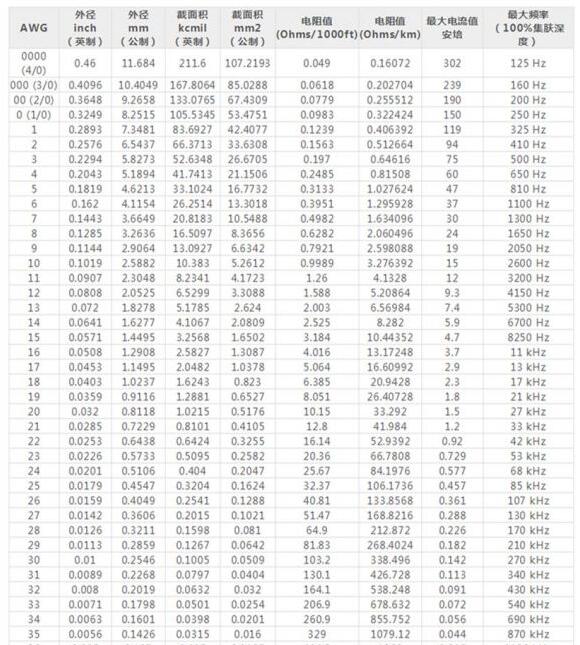

AWG線徑對照表

下表詳細列出了不同AWG數值的導線直徑、截面積、電阻值、最大電流值和最大頻率：

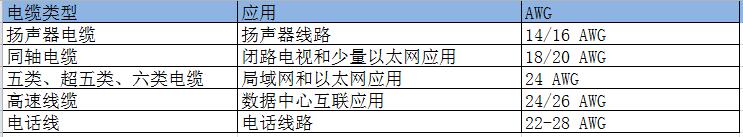

常見的AWG

這些AWG中只有部分線號的AWG在各種應用中比較常見，下表詳細列出了常見的AWG所對應的電纜類型：

結束語

AWG是衡量電纜的重要參數，不同AWG的電纜具有不同的應用，因此在根據AWG選購電纜之前，一定要清楚具體的應用應該使用什么樣的電纜。
